Cylinders
Cylinders
● Capacity: 4.5 - 100 Tons
● Stroke: 25.4 - 406 mm
● Max. Working Pressure: 700 bar / 10,000 psi
● All cylinders are single acting with spring return.
● Pistons hard chromed.
● Cylinders inside roll-polished.
● Cylinders outside blasted with black nitriding finish.

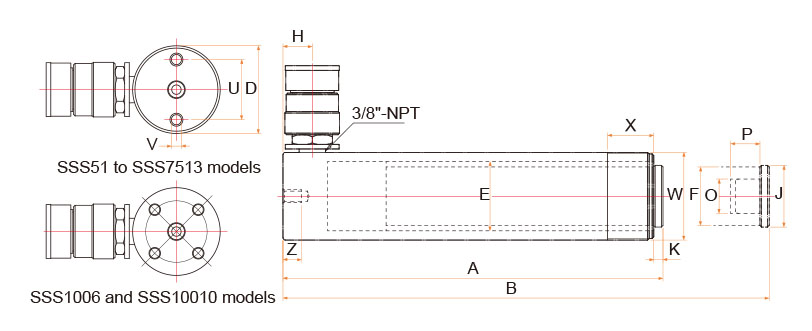

SSS Series, Standard Cylinders
|
ITEM NO |
Capacity |
Stroke |
Oil Cap |
A |
B |
D |
E |
F |
H |
J |
K |
O |
P |
U |
V |
Z |
W |
X |
Weight |
|
Height (mm) |
|||||||||||||||||||
|
Retracted |
Extended |
||||||||||||||||||
|
SSS51 |
4.5 |
26 |
17 |
110 |
136 |
38 |
28.6 |
25.4 |
19 |
25 |
6 |
3/4"-16 |
14 |
25 |
1/4"-20 |
14 |
1 1/2"-16 |
28 |
1 |
|
SSS53 |
5 |
76 |
54 |
165 |
241 |
30 |
14 |
1.5 |
|||||||||||
|
SSS55 |
127 |
90 |
216 |
343 |
30 |
14 |
1.9 |
||||||||||||
|
SSS57 |
183 |
129 |
273 |
456 |
30 |
16 |
2.4 |
||||||||||||
|
SSS59 |
232 |
164 |
324 |
556 |
30 |
16 |
2.8 |
||||||||||||
|
SSS101 |
10 |
25.4 |
36.5 |
90 |
115.4 |
57 |
42.8 |
38 |
19 |
- |
- |
#10-24UN |
6.5 |
39 |
5/16"-18 |
13 |
2 1/4"-14 |
30 |
1.8 |
|
SSS102 |
51 |
73 |
121 |
172 |
42.8 |
40 |
6 |
1"-8 |
19 |
2.3 |
|||||||||
|
SSS104 |
101 |
145 |
171 |
272 |
42.8 |
40 |
6 |
1"-8 |
19 |
3.3 |
|||||||||
|
SSS106 |
152.5 |
242 |
247 |
399.5 |
45 |
40 |
6 |
1"-8 |
19 |
4.4 |
|||||||||
|
SSS108 |
203.5 |
323 |
298 |
501.5 |
45 |
40 |
6 |
1"-8 |
19 |
5.4 |
|||||||||
|
SSS1010 |
255.5 |
406 |
350 |
605.5 |
45 |
40 |
6 |
1"-8 |
19 |
6.4 |
|||||||||
|
SSS1012 |
305.5 |
486 |
400 |
705.5 |
45 |
40 |
6 |
1"-8 |
19 |
6.8 |
|||||||||
|
SSS1014 |
356.5 |
567 |
451 |
807.5 |
45 |
40 |
6 |
1"-8 |
19 |
8.2 |
|||||||||
|
SSS151 |
15 |
26.5 |
63 |
124 |
150.5 |
73 |
55 |
40 |
19 |
38 |
9.6 |
1"-8 |
25.4 |
47.7 |
3/8"-16 |
13 |
2 3/4"-16 |
30 |
3.3 |
|
SSS152 |
52.5 |
125 |
149.6 |
202.1 |
19 |
4.1 |
|||||||||||||
|
SSS154 |
102.5 |
243 |
200 |
302.5 |
19 |
5 |
|||||||||||||
|
SSS156 |
153 |
363 |
271.6 |
424.6 |
25 |
6.8 |
|||||||||||||
|
SSS158 |
203.5 |
483 |
322 |
525.5 |
25 |
8.2 |
|||||||||||||
|
SSS1510 |
254.5 |
604 |
373 |
627.5 |
25 |
9.5 |
|||||||||||||
|
SSS1512 |
305 |
724 |
424 |
729 |
25 |
10.9 |
|||||||||||||
|
SSS1514 |
355.7 |
845 |
474.6 |
830.3 |
25 |
11.8 |
|||||||||||||
|
SSS251 |
25 |
25.5 |
98 |
139.5 |
165 |
88 |
70 |
55 |
25 |
50 |
10.5 |
1 1/2"-16 |
25.4 |
58 |
1/2"-13 |
19 |
3 5/16"-12 |
50 |
5.9 |
|
SSS252 |
51 |
196 |
165 |
216 |
6.4 |
||||||||||||||
|
SSS254 |
102 |
392 |
216 |
318 |
8.2 |
||||||||||||||
|
SSS256 |
158.5 |
610 |
273 |
431.5 |
10 |
||||||||||||||
|
SSS258 |
209.5 |
806 |
324 |
533.5 |
12.2 |
||||||||||||||
|
SSS2510 |
260.5 |
1002 |
375 |
635.5 |
14.1 |
||||||||||||||
|
SSS2512 |
311 |
1196 |
425.5 |
736.5 |
16.3 |
||||||||||||||
|
SSS2514 |
361.5 |
1390.5 |
476 |
837.5 |
17.7 |
||||||||||||||
|
SSS308 |
30 |
209.5 |
925 |
387.5 |
597 |
103 |
75 |
60 |
57 |
50 |
10.5 |
1 1/2"-16 |
25.4 |
- |
- |
- |
4"-12 |
50 |
18.1 |
|
SSS502 |
50 |
51 |
361 |
177 |
228 |
127 |
95 |
80 |
33 |
70 |
3 |
- |
- |
95 |
1/2"-13 |
19 |
5"-12 |
55 |
15 |
|
SSS504 |
101.5 |
719 |
229 |
330.5 |
19.1 |
||||||||||||||
|
SSS506 |
157.5 |
1116 |
283 |
440.5 |
23.1 |
||||||||||||||
|
SSS508 |
203 |
1446 |
349 |
552 |
27.1 |
||||||||||||||
|
SSS5010 |
260 |
1853 |
385 |
645 |
30.4 |
||||||||||||||
|
SSS5013 |
335.5 |
2377 |
461 |
796.5 |
37.6 |
||||||||||||||
|
SSS756 |
75 |
155 |
1752 |
285 |
440 |
152 |
120 |
95 |
30 |
70 |
3 |
- |
- |
- |
- |
- |
5 3/4"-12 |
45 |
29.5 |
|
SSS7513 |
333.5 |
3770 |
491 |
824.5 |
59 |
||||||||||||||
|
SSS1002 |
100 |
50 |
715 |
238 |
288 |
177 |
135 |
105 |
40 |
70 |
3 |
- |
- |
139 |
3/4"-10 |
25 |
6 7/8"-12 |
45 |
43 |
|
SSS1004 |
100 |
1430 |
288 |
388 |
50 |
||||||||||||||
|
SSS1006 |
170 |
2432 |
358 |
528 |
59 |
||||||||||||||
|
SSS10010 |
260 |
3720 |
448 |
708 |
72.6 |
||||||||||||||
